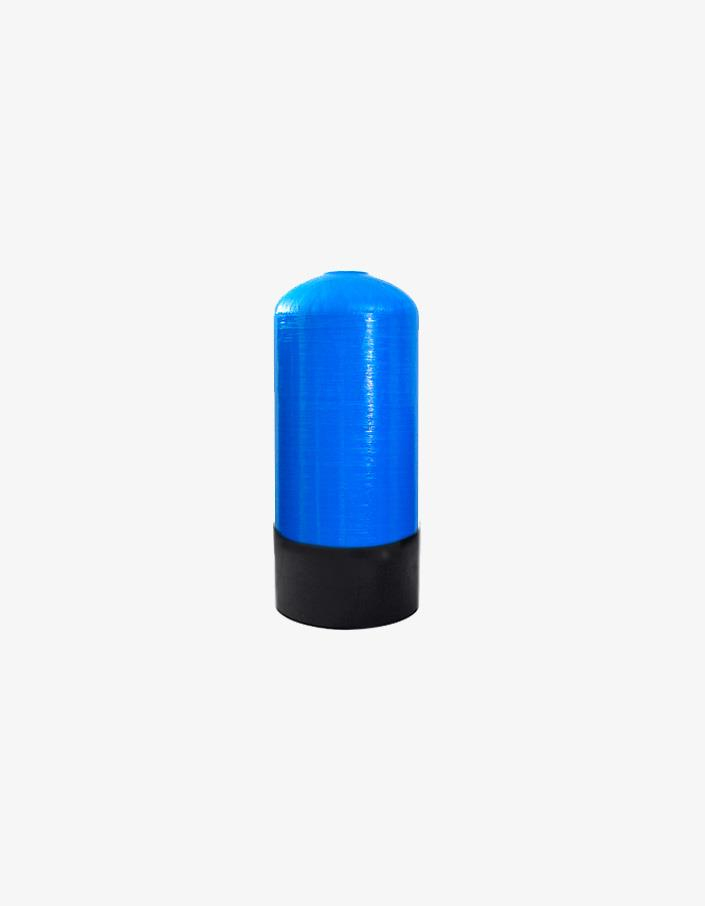

WCY 7×35 FRP Tank Özellikleri
- Üst Açıklık: 2,5″
- Alt Açıklık: N/A
- Çap: 181 mm
- Tank Ayaksız Yüksekliği: 890 mm
- Tank Ayaklı Yüksekliği: 905 mm
- Tank Kapasitesi: 19.7 Litre
- Yüzey Kaplama: PE
- Boyutlar: 170×890 mm – 07×35 inc
- Maksimum Çalışma Basıncı: 150 psi (10.5 kgf/cm2)
- Maksimum Çalışma Sıcaklığı: 120F(49°C)
WCY 7×35 FRP Tank Ölçüleri
WCY FRP Genel Tank Özellikleri
- Damar çapına karşılık gelen 0.150″ (3.8mm) ile 0.300″ (7.6mm) arasında mevcut astar duvar kalınlığı,
- 72″ çapa ve 94″ yüksekliğe kadar tam basınçlı kap seçeneği
- 18″ ila 36″ arası tanklar için Üst ve Alt açıklıklar mevcuttur
- Maksimum Çalışma Basıncı: 150 psi (10.5 kgf/cm2)
- Maksimum Çalışma Sıcaklığı: 120F(49°C)
WCY FRP Tank Kullanımı & Dikkat Edilmesi Gerekenler
WCY’in basınçlı tanklarıı, özel boyutlu kartonlarla korunmaktadır. Tüm basınçlı tanklar kartona dikey olarak yerleştirilmiştir. Kayışları keserek ve kartonu çıkararak basınçlı tankı çıkarın. Kartonu çıkarmak için kartonun üst kapağını çıkarın (paketleme şeritlerini kestikten sonra) ve kutunun orta gövde duvar bölümünü tankın üstüne kaldırın. Alt kısım tanktan kesilebilir. Bu kılavuz, basınçlı kapların doğru şekilde kurulmasına yardımcı olmak için tasarlanmıştır. Yanlış kullanım veya kurulum, hasara veya basınçlı kap arızasına neden olabilir.
1. WCY Basınçlı tankları depo da tutuyorsanız, kuruluma hazır olana kadar koruyucu kartonlarını açmayın.
2. Bir basınçlı kabı asla yan tarafı üzerinde yuvarlamayın veya kaydırmayın.
3. Asla bir basınçlı tankı düşürmeyin veya basınçlı kabın duvarlar, bölmeler, aletler veya ekipmanla temasından dolayı sert darbe veya aşınmaya izin vermeyin.
4. Mümkünse Bir vinç veya forklift kullanarak basınçlı tankı kaldırın.
Dikkat: Yalnızca onaylanmış askı teçhizatı yöntemlerini kullanın; basınçlı tankın etrafına zincir veya kablo ile bağlamayın (sarmayın). Forkliftin, basınçlı kabın zeminden kaldırılacağı yükseklikte basınçlı kabın ağırlığını taşıyacak şekilde tasarlandığından emin olun.
Donanımı içeriden kaldırmak için ayarlayın.
Dikkat: Tankın içine zarar vermemek için iç çubuk pürüzsüz olmalıdır.
Basınçlı tankını etrafına asla kablo veya zincir bağlamayın.
UV Koruma
UV koruması için Kompozit Basınçlı Tank Nasıl Boyanır?
- Bir sert fırça kullanarak basınçlı kabı deterjan ve suyla yıkayın. Fırçayı basınçlı tank yüzeyi üzerinde aktif olarak kullanın, yağı ve kiri temizleyin.
- Sabunu çıkarmak için basınçlı kabı birkaç kez suyla durulayın ve kurumaya bırakın.
- Asetonla ıslatılmış temiz bir bez kullanarak basınçlı tankı silin. NOT: Aseton son derece yanıcıdır. Solunmamalıdır. Eldiven kullanımını gerektirir.
- Rulo veya fırça ile boyayın ya da püskürtün.
- %100 iç/dış akrilik lateks emaye boya tercih edilir. Boya iyi bir yapışma özelliğine sahiptir ve tebeşirlenmez. Bu, su temizlemeli tek adımlı bir boyadır. %100 akrilik lateks emaye bir boya mağazasından satın alınabilir.
- Önce basınçlı kabın üstü ve güneş ışınlarının doğrudan basınçlı tanka çarptığı yan kısım gibi UV alanlarını boyayın.
- Açık renkli, pigmentli bir boya tercih edilir. Beyaz boya en iyisidir.
VAKUM KORUMA FLEX KONEKTÖRLER
Basınçlı kap, atmosferik değerin altında 5 Hg (17 Pa) vakum dahili negatif basınç için derecelendirilmiştir. Negatif basınç 5 Hg’yi (17 Pa) aşabilirse, burada gösterildiği gibi basınçlı kap girişi ile herhangi bir valf arasına yeterli bir vakum kesici takılmalıdır.
Basınçlı kaba sistem bağlantıları, yan, üst ve alt açıklıklar arasında dikey genişlemeye uygun olmalıdır. Alt resimde gösterildiği gibi borularda esneklik veya burada gösterildiği gibi esnek konektörler önerilir.
BORULAMADA ESNEKLİK
Esnek konektörlere etkili bir alternatif, dik açılı sistem tasarımının doğal esnekliğini kullanır. Basınçlı kapların dikey hareketinin yarattığı burulma etkisini absorbe etmek için gereken konsol çıkıntısının miktarını hesaplayarak, gerekli esnekliği doğrudan boru sistemine inşa etmek mümkündür. Bu, hem üst/alt hem de yandan akışlı boru tesisatı kurulumlarıyla yapılabilir.
Yukarı da gösterilen rakam, 150 psig nominal basıncında basınçlı kap için kabul edilebilir minimum değerdir. Basınçlı tank daha düşük bir basınçta kullanıldığında, aşağıdaki formül kullanılarak minimum boru geçiş uzunluğu azaltılabilir:
a. Basınçlı kap basıncını çarpın psi * 36
b. yukarıyı (çıkan sonucu) 150’ye böl
c. Sonuç, inç cinsinden minimum yatay boru aralığıdır.
Örneğin, basınçlı kap basıncı 120 psi ise:
A. 120 * 36 = 4320
B. 4.320 bölü 150 = 28.8
C. Minimum yatay boru aralığı 29 inçtir.
WCY FRP Mineral Tankları
WCY FRP Mineral Tankları
WCY FRP mineral tankları, su arıtma sistemlerinde, 18 cm (7”) ve 160 cm (63”) çap aralığında kullanılmaktadır. WCY Marka FRP mineral tankları, polietilen kılıf üzerine fiber katkılı polyester elyaf sarılarak imal edilmektedir. FRP tanklarda basınca karşı dayanım sağlayan dış yüzeydeki fiber sarımdır. FRP tanklar, pozitif basınca karşı dayanıklı iken, vakuma karşı dayanıklı tanklar değildir. Bu nedenle, FRP tank uygulamalarında mutlaka vakum kırıcı uygulanmalıdır. FRP tanklarda alt dağıtım yapısı olarak ahtapot lateral difüzörler kullanılmaktadır.
